錫虞加油站透視效果圖：

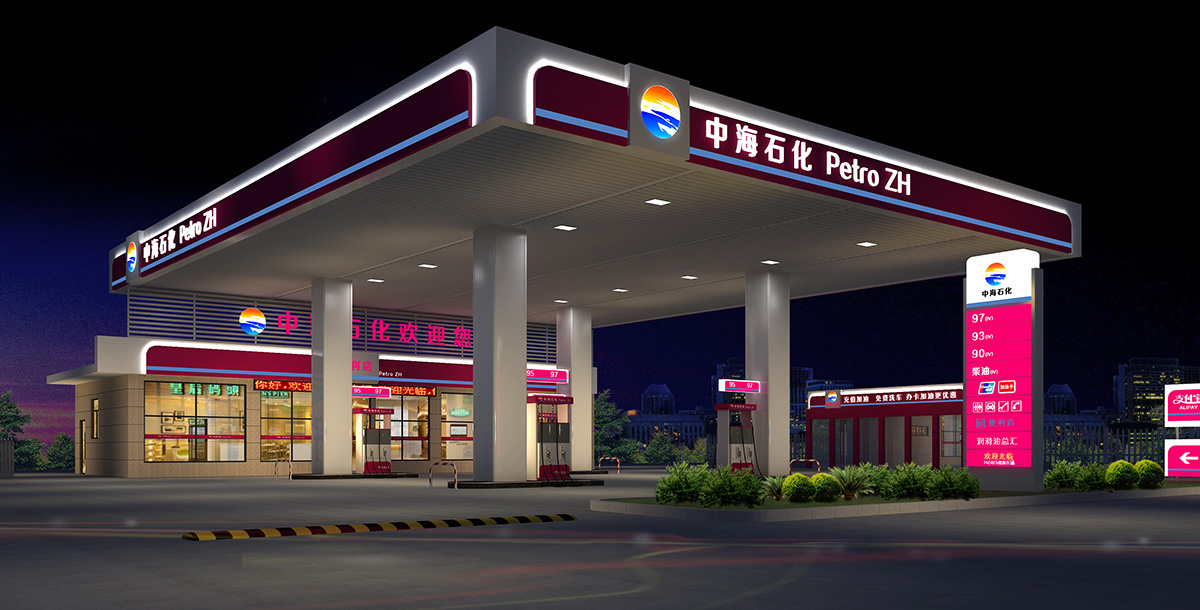

中海石化加油站夜景效果圖制作：

華潤燃?xì)庹拘Ч麍D制作：

筑創加油站沿街透視圖：

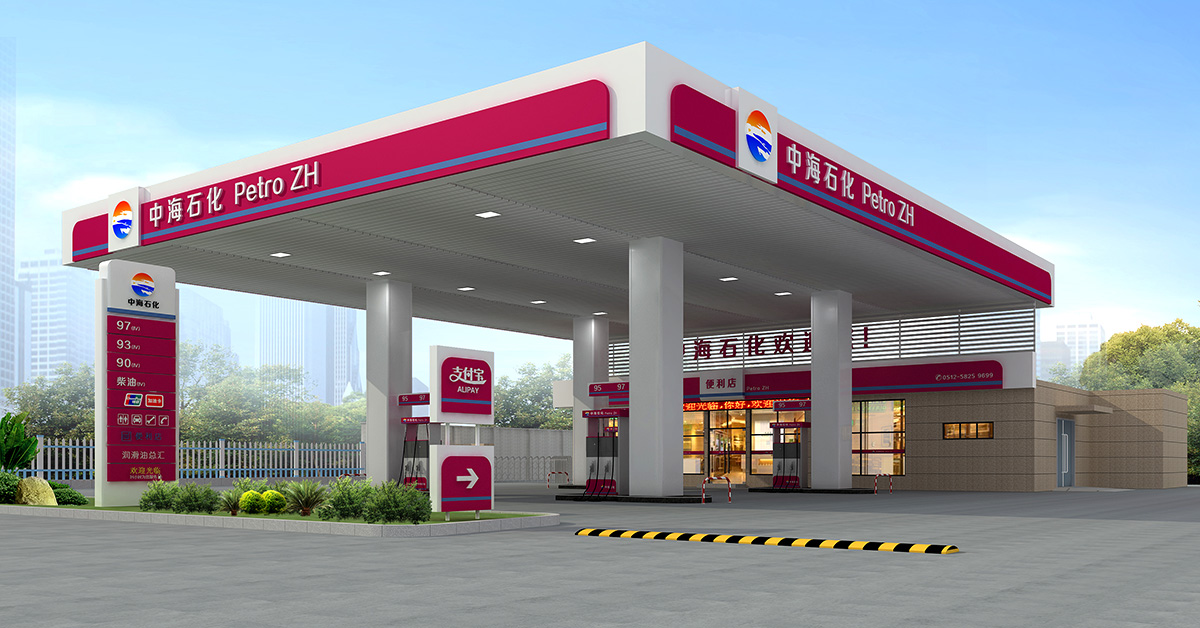

中海石化加油站3D效果圖制作：

筑創加油站夜景效果圖：

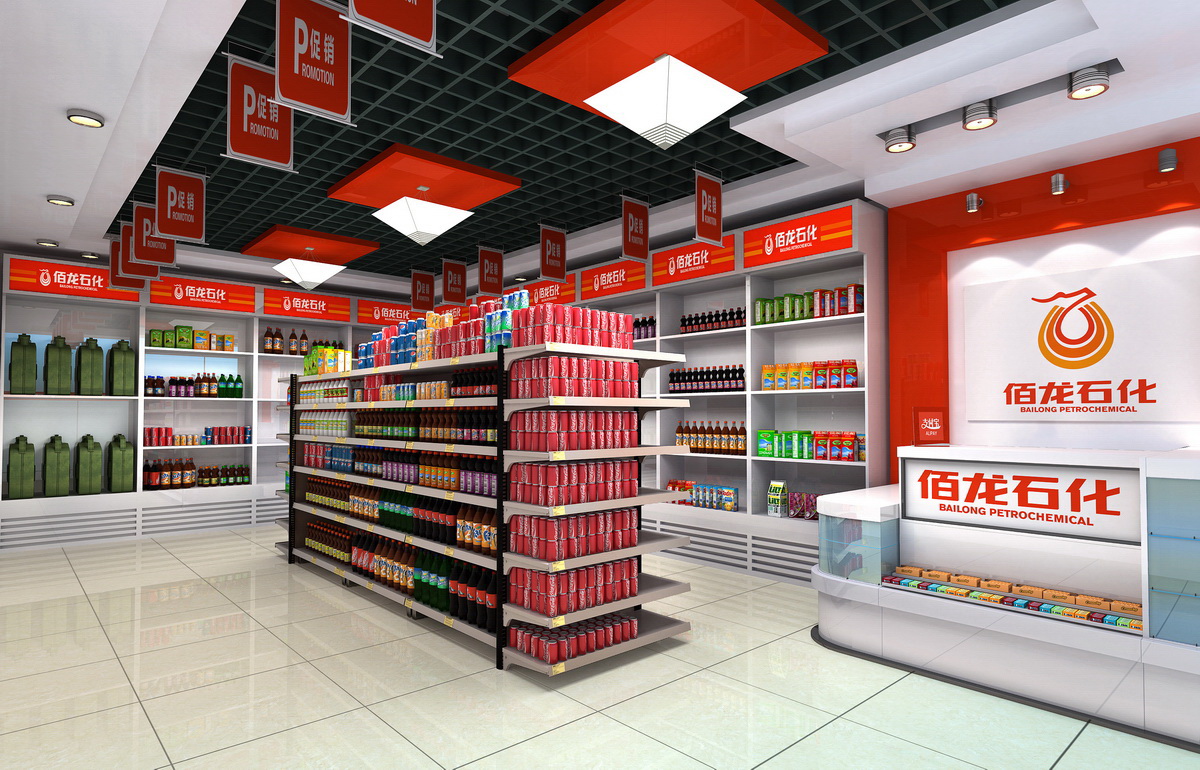

加油站內部商店裝修效果圖：

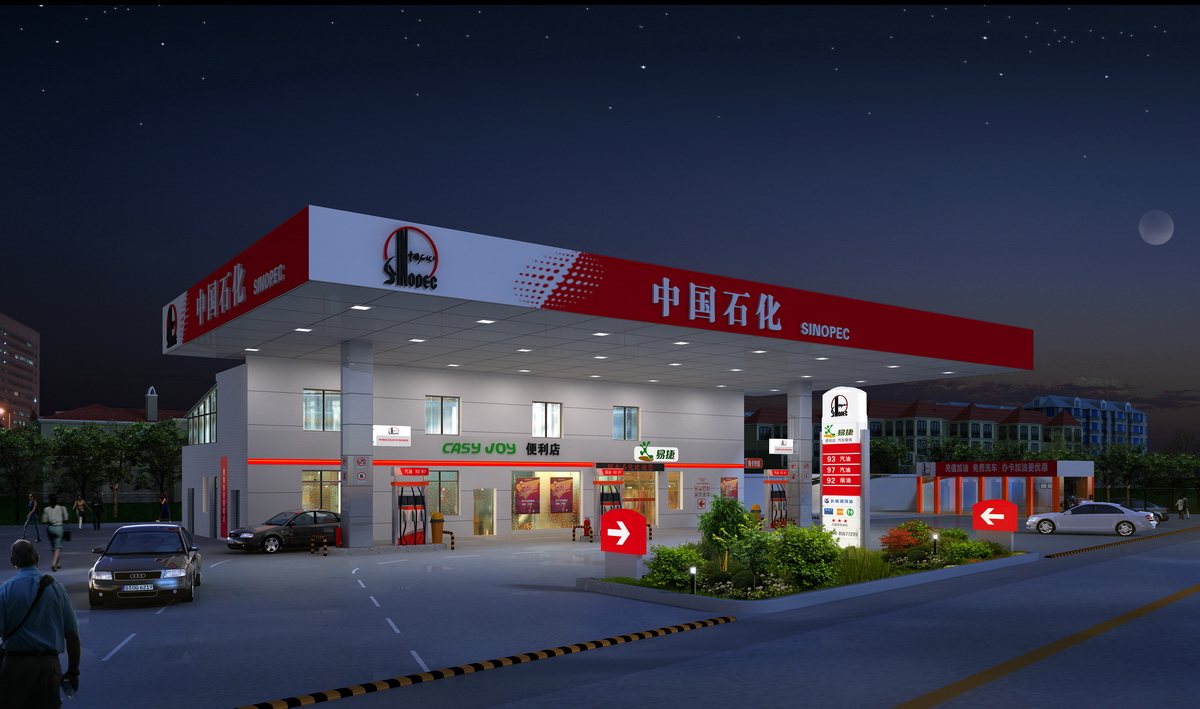

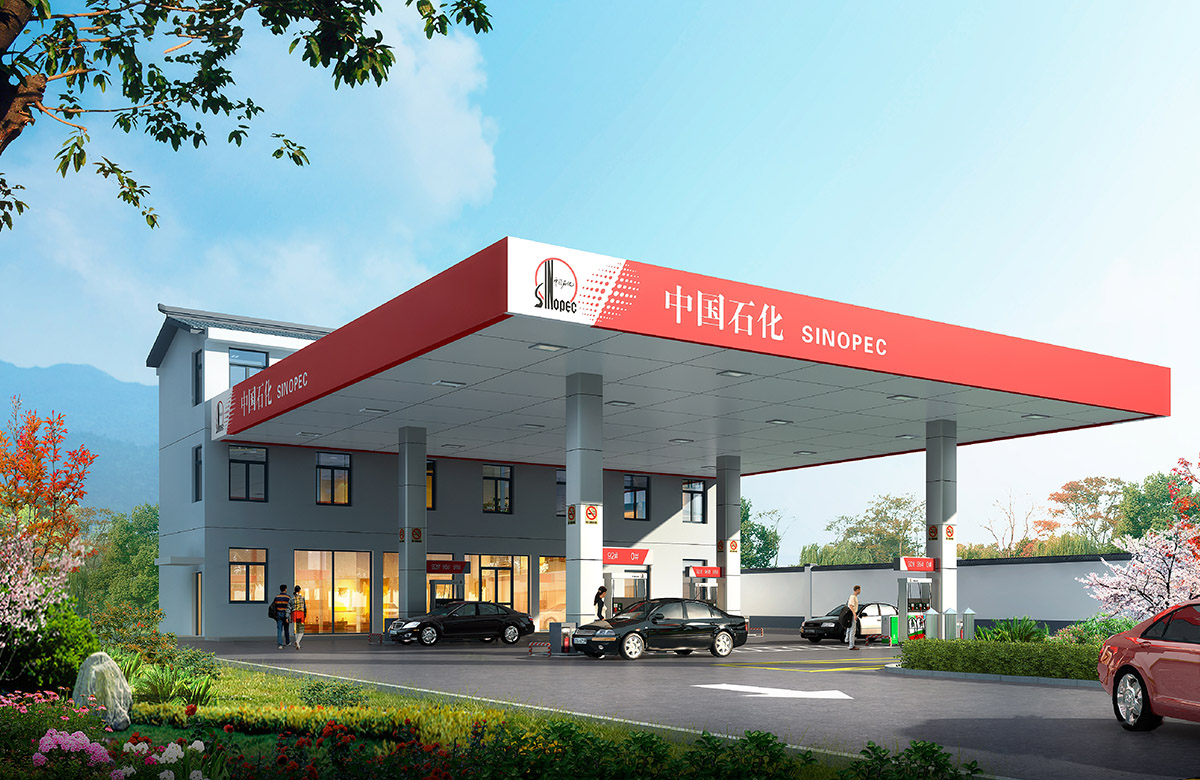

中石化加油站夜景效果圖：

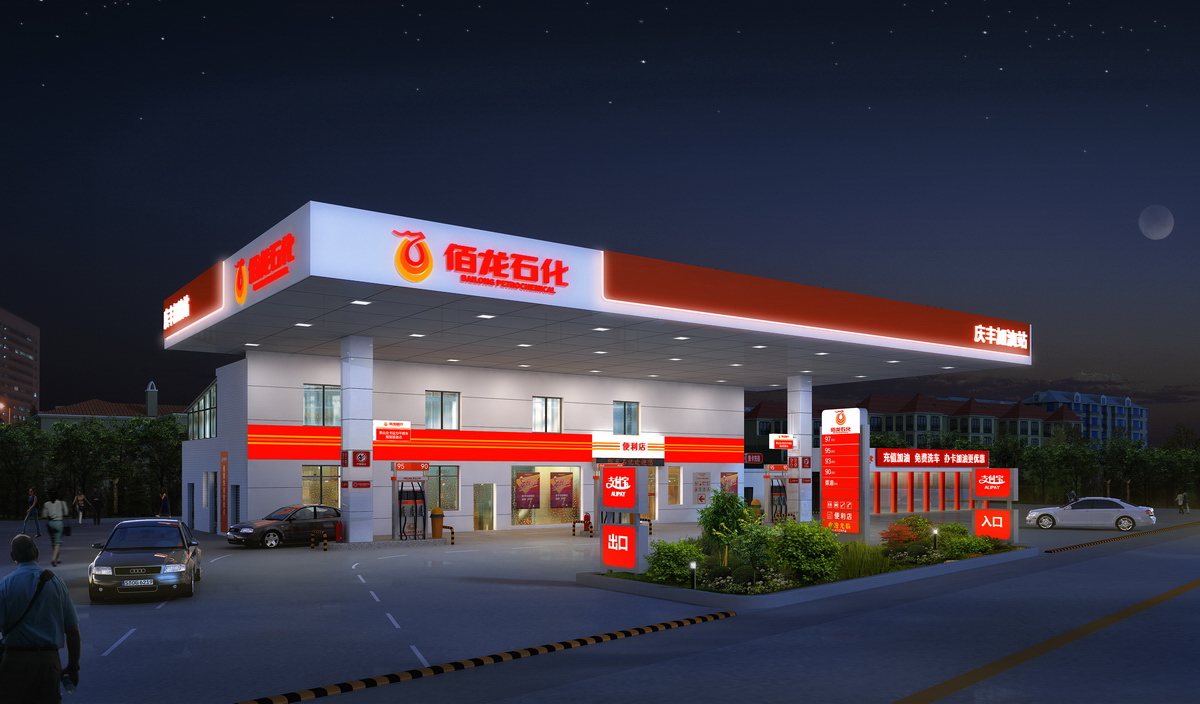

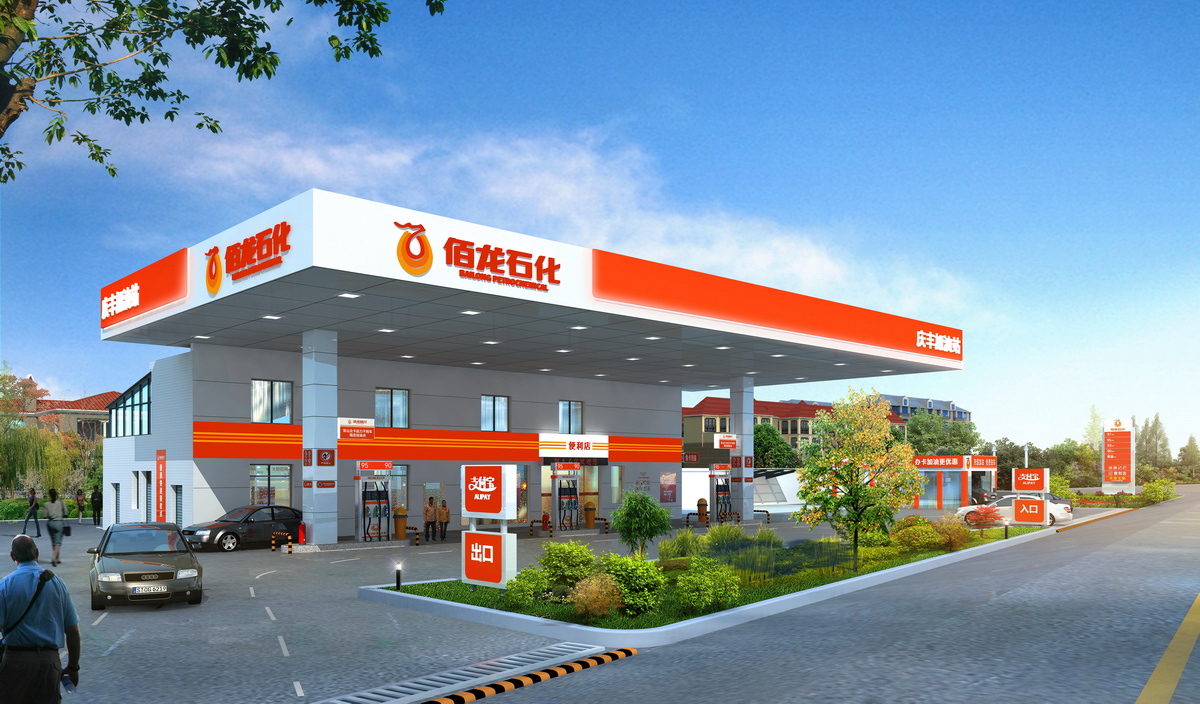

佰龍石化報批效果圖制做：

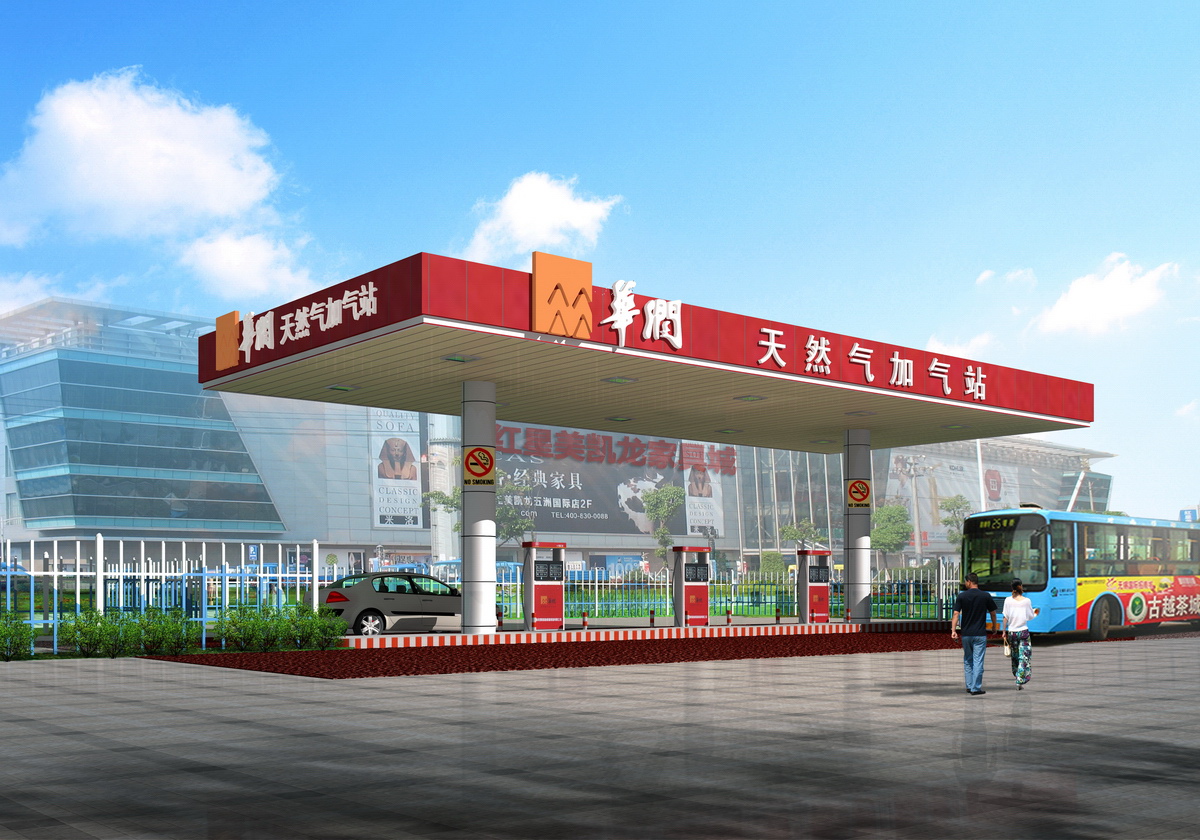

華潤加油站投標效果圖制做：

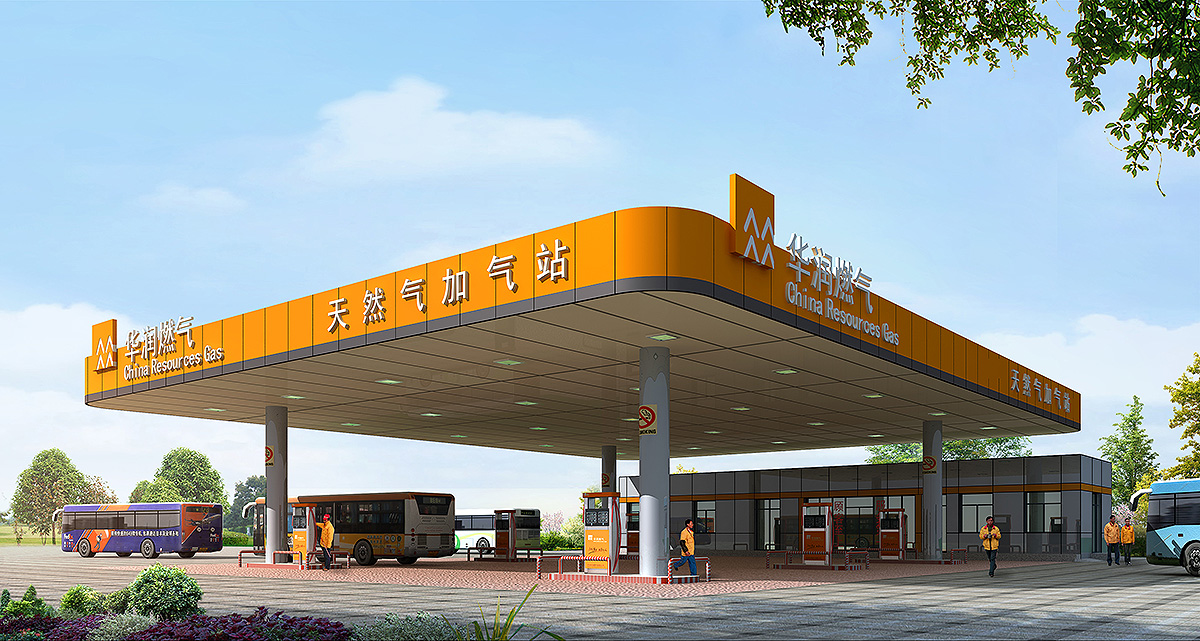

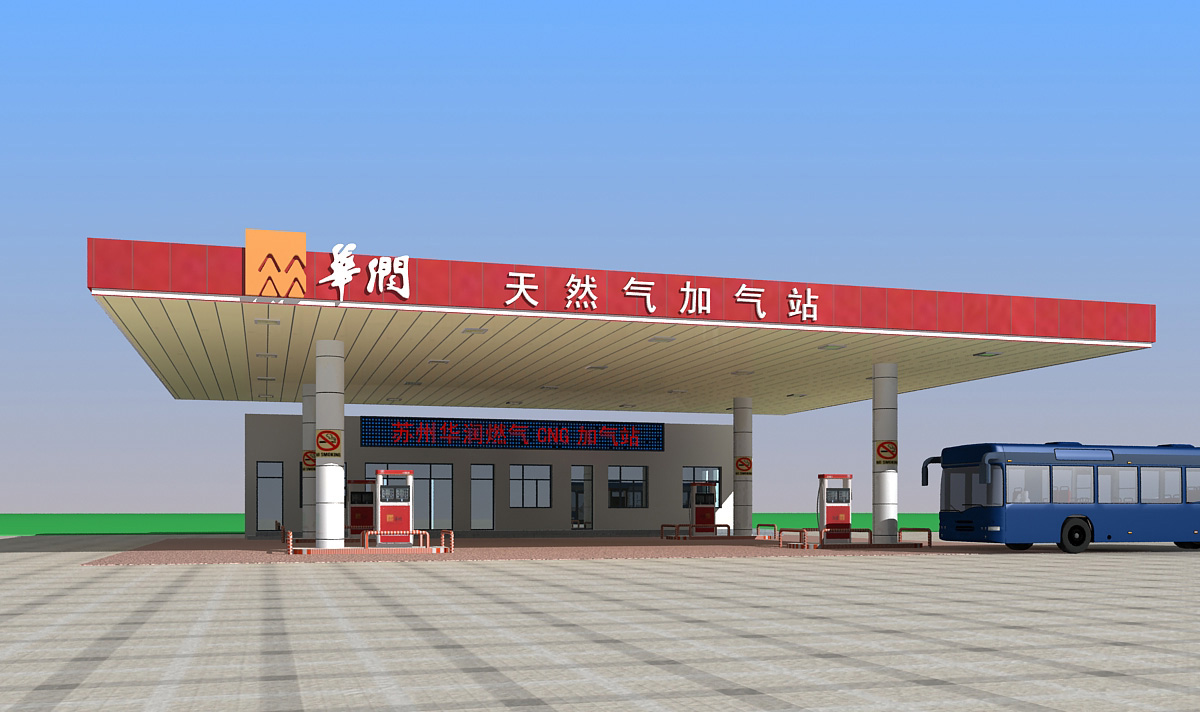

華潤燃?xì)釩NG加氣加氫站的效果圖：

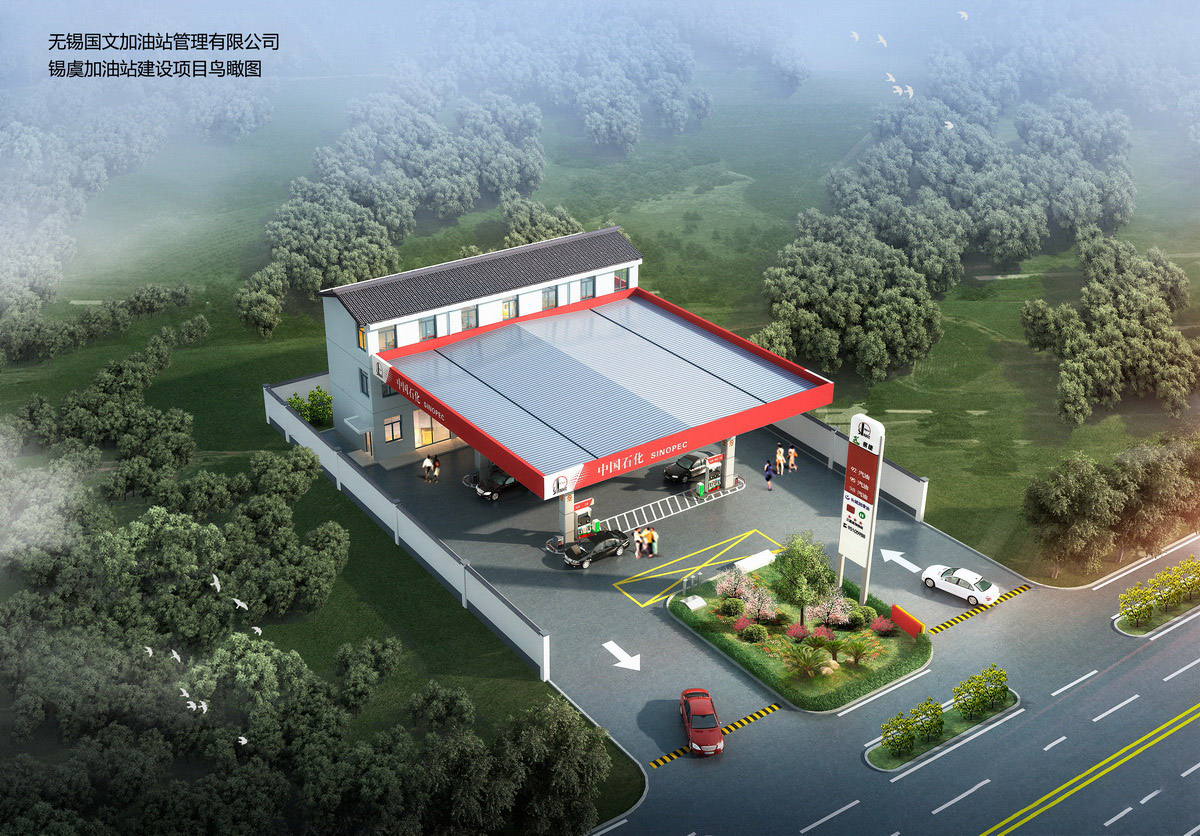

錫虞加油站鳥瞰圖設計：

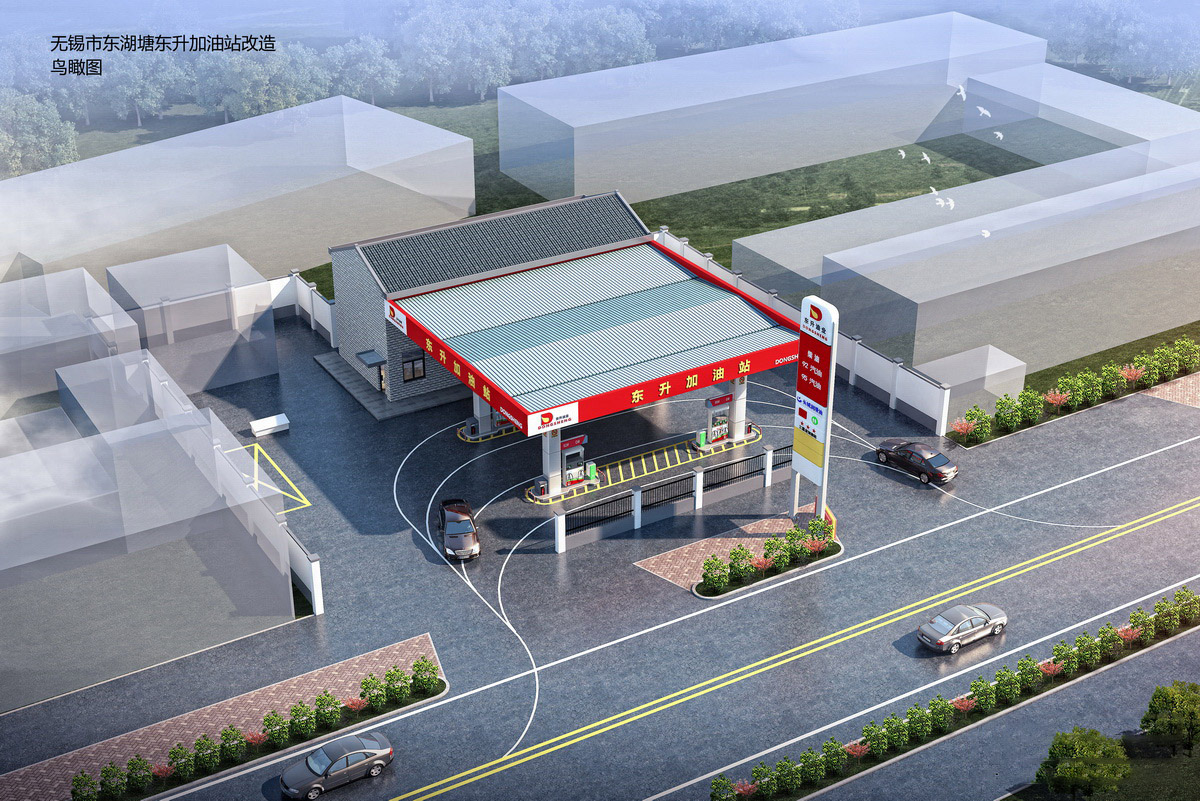

東升加油站三維效果圖制做：

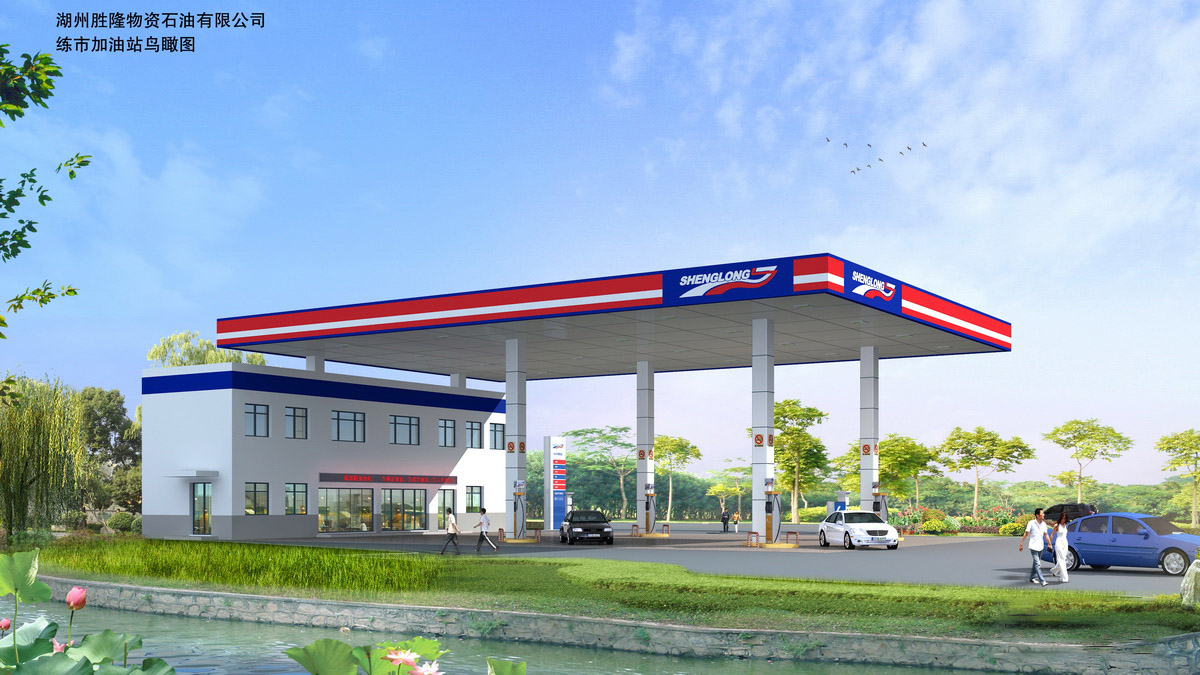

湖州勝隆練溪路加油站3D效果圖制做：

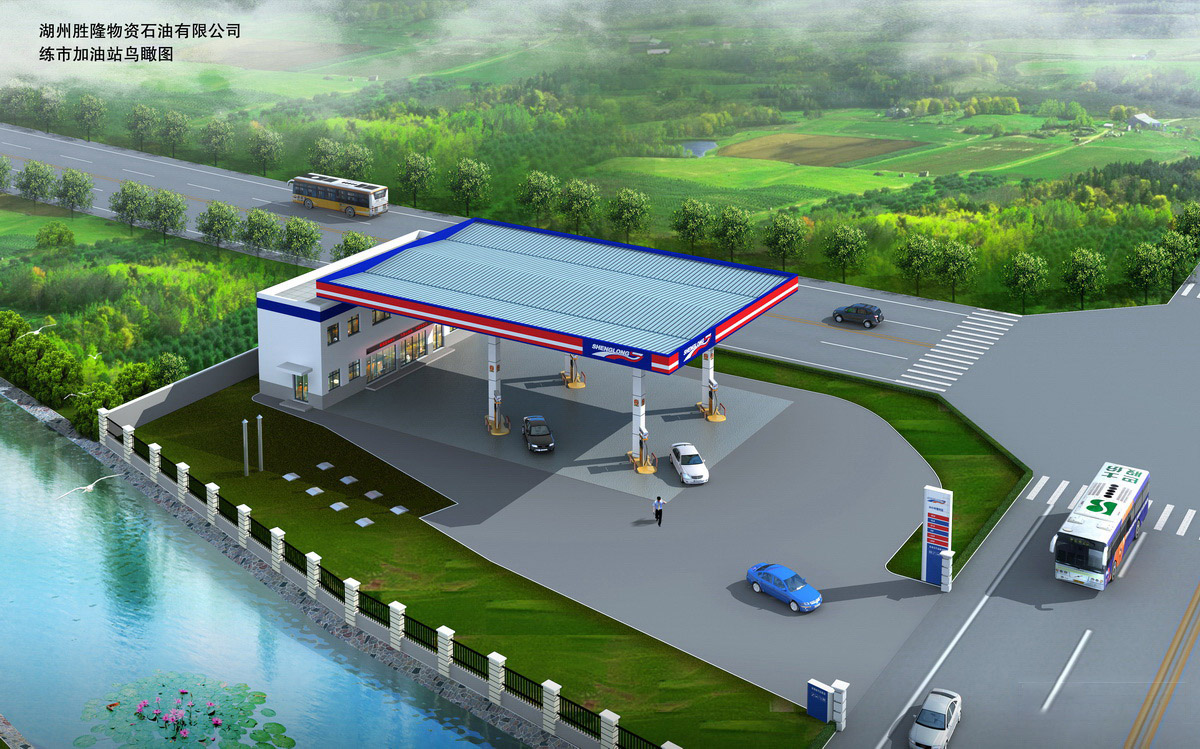

湖州勝隆練溪路加油站俯視效果圖制做：

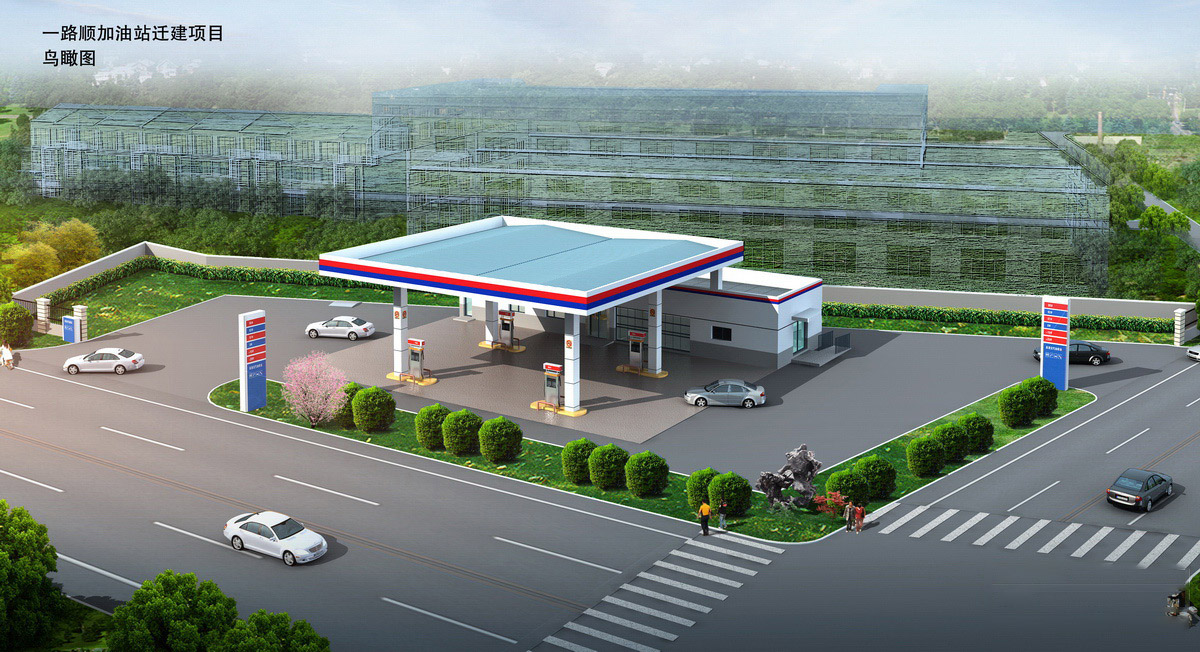

錢橋鎮一路順加油站鳥瞰圖制做：

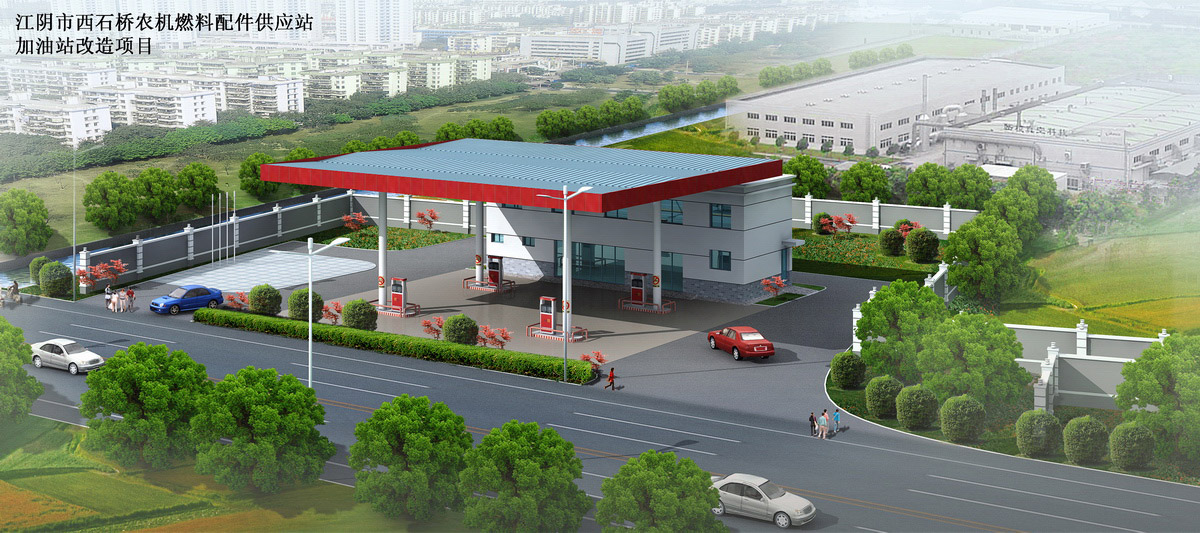

江陰市西石橋農機燃料配件供應站加油站改造效果圖制作：

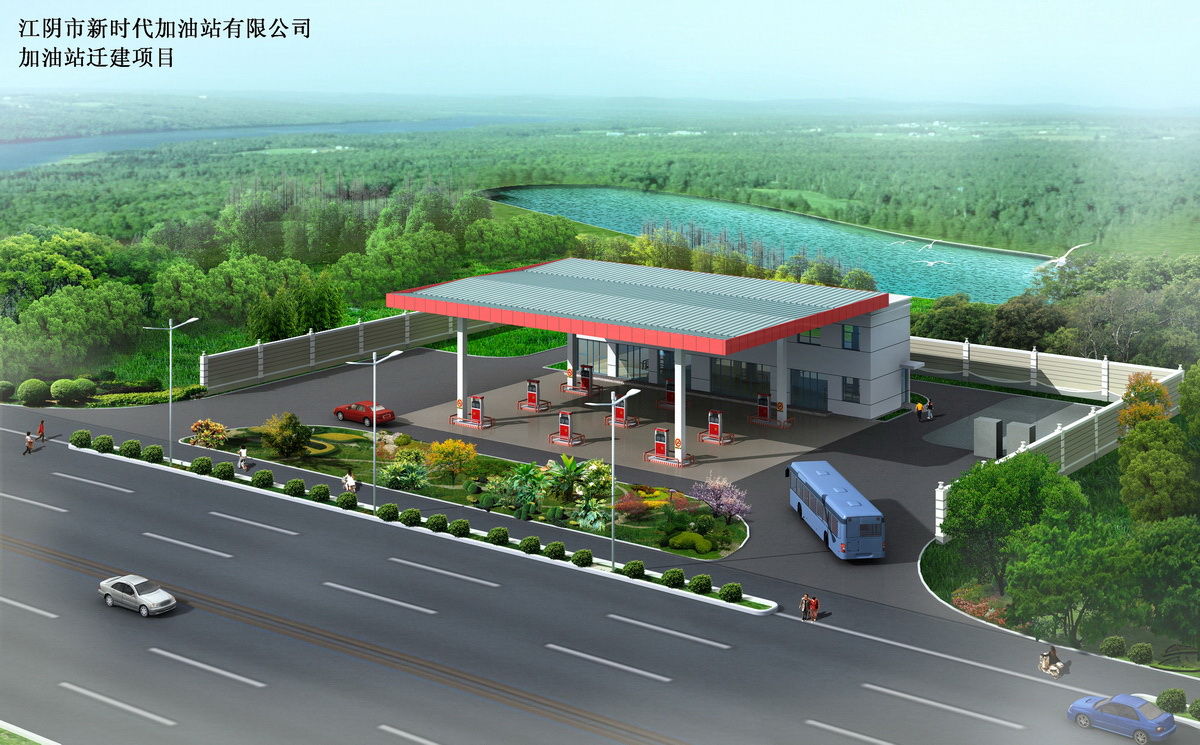

江陰市新時代加油站有限公司加油站遷建項目：

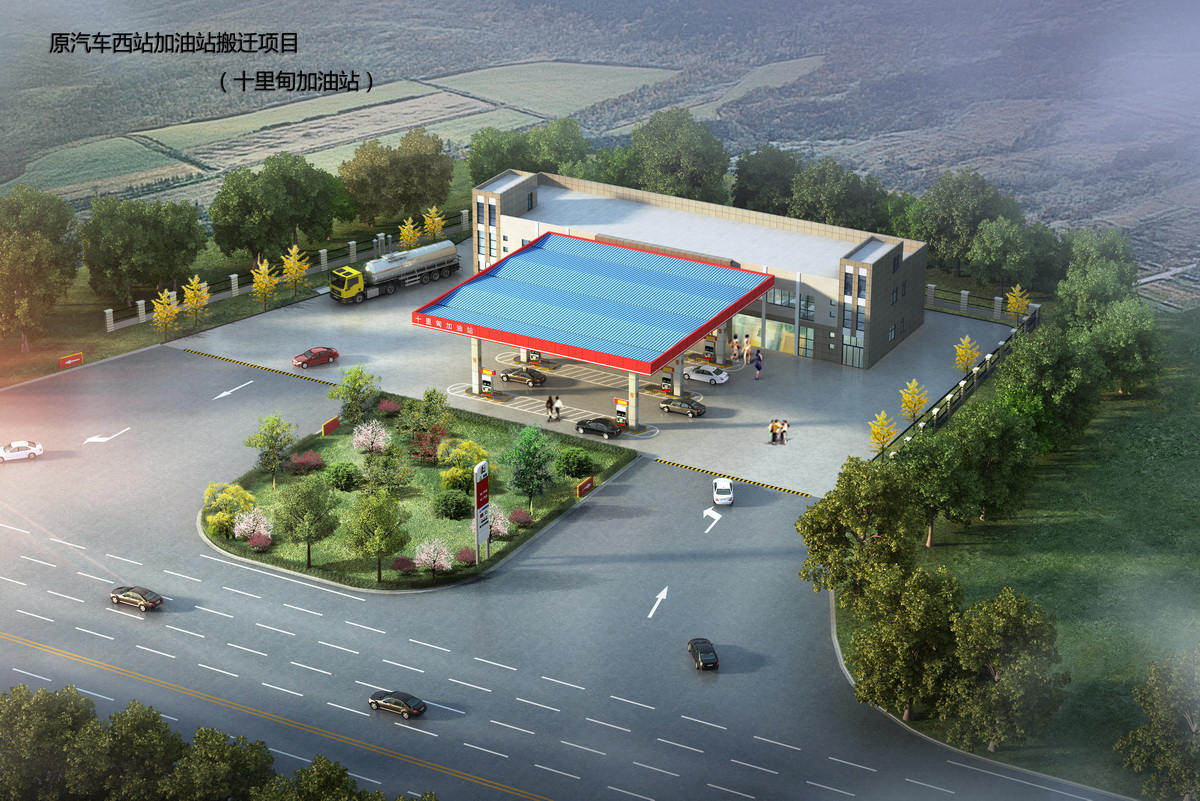

十里甸加油站效果圖制作：

加油站規劃設計效果圖技術分析報告

一、設計要素分析

功能分區規劃

采用"四區分離"布局：加油區（含6-8個獨立加油島）、油罐區（地下臥式儲罐間距≥0.8m）、車行道（轉彎半徑≥9m）及輔助區（含便利店、洗車設施）形成明確動線

案例參考：中國石化一號加油站通過南北雙動線設計實現人車分流，加油棚與站房采用折板結構增強視覺通透性

安全技術指標

防火間距：油罐區距站房≥4m，加油機距出口≥6m，符合GB50156-2002規范要求

防爆設計：效果圖需標注防爆電氣設備安裝點位及靜電接地裝置

形象設計趨勢

檐口采用立體鋁塑板配合LED背光，品牌標識夜間可見距離≥200m

色彩方案：中燃石油白藍主色調、道森加油站藍綠海洋風等差異化設計案例

二、效果圖專項審查要點

三維建模規范

油罐區需體現雙層防滲結構及泄漏檢測井三維模型

加油棚凈高≥4.5m，立柱間距按6m模數設計

場景模擬驗證

車流模擬：需驗證高峰時段12輛/分鐘通過能力

消防演練區：在效果圖中標注35KW配電室與消防水池位置

環保設施可視化

油氣回收裝置管道走向標記

污水處理區與垃圾分類收集點布局

三、典型問題改進建議

常見缺陷：83%項目存在車行道坡度＞6%的設計超標

優化方案：采用BIM技術進行地形高程模擬，調整填土高度至0.3-0.5m

（附圖說明：建議補充總平面布局圖、立面效果圖、管網綜合圖三類圖紙的彩色渲染版本）

一、規劃基礎要求

選址標準

城區站需臨近主干道交叉口，郊區站應距公路出入口≤500m，用地坡度需≤6%且避開地質災害區

示例：淮安清漣大道加油站選址于城市干道交叉口，用地面積4413㎡滿足三級站標準

安全間距

油罐區距站房≥4m，加油機距出入口≥6m，配備油氣回收系統時可縮減50%間距

實體圍墻高度≥2.2m，罩棚有效高度≥4.5m（轎車專用站可降至3.6m）

二、功能分區設計

加油區

加油島寬度≥1.2m，高出地坪0.2m，預埋M14×130地腳螺栓配合管線地坑

雙車道寬度≥6.5m，停車區禁用瀝青鋪裝

儲油區

地下臥式鋼罐直埋，36m³LNG儲罐需單獨設置潛液泵

雙層防滲結構+泄漏檢測井為強制要求

三、建筑設計要點

站房

室內地坪高于加油區0.2m，配電間門窗朝非爆炸危險區外開

楚雄東瓜鎮案例顯示：建筑密度26.28%、綠地率22.25%為典型參數

環保設施

油氣回收管道與污水處理系統需在總圖中明確標注

采用非燃燒材料鋪裝地面，排水坡度≥0.5%

四、發展趨勢

智能化：增加充電樁與無感支付系統，車流量模擬需達12輛/分鐘

綠色化：2024年設計趨勢顯示3D渲染技術與漸變色彩應用提升視覺體驗
